Рівна площина
Боковина компенсує приблизно 1,3° нахилу підлоги багажника.
До 1 хврозкладання
2 шухлядиу версії Plus
Forester 2017встановлено й перевірено
Для Subaru Forester SJ
Зроблено під конкретний Forester
Я спроєктував BILBOX для власного Subaru Forester, зібрав його в гаражі й особисто перевірив у подорожах протягом 10+ ночей. У комплекті — креслення й інструкція, за якими можна зібрати такий самий бокс.
Доступ до речей
У версії Plus спорядження зберігається у двох шухлядах.
Швидке розкладання
Перехід від багажника до спального місця займає до 1 хвилини.
Основні параметри
Базові габарити
Розміри системи у складеному стані та після розкладання спального місця, а також фактична вага кожного модуля.
Ширина × глибина
Змінна через нахил підлоги
Після повного розкладання
Дві однакові панелі
Це орієнтовні розміри. Перед порізкою обов’язково звір їх із розмірами свого авто.
Вага по модулях
Plus разом важить 56,6 кг. Base і Free легші щонайменше на 17 кг, бо в них немає шухляд і стільниці. Модулі знімаються окремо, тож у Plus найважча частина - бокс без шухляд, 26,8 кг.
Зважено на авторському прототипі версії Plus. Вага твоєї збірки залежить від фанери й покриття.
- Бокс без шухляд
- 26,8 кг
- Шухляди
- 2 × 7 кг
- Панелі подовження
- 2 × 5,6 кг
- Стільниця
- 3 кг
- Т-опора
- 1,4 кг
- Опора-підлокітник
- 0,2 кг
- Разом, Plus
- 56,6 кг
Як це виглядає в авто
Компактний у дорозі. Розкладений на ночівлі.

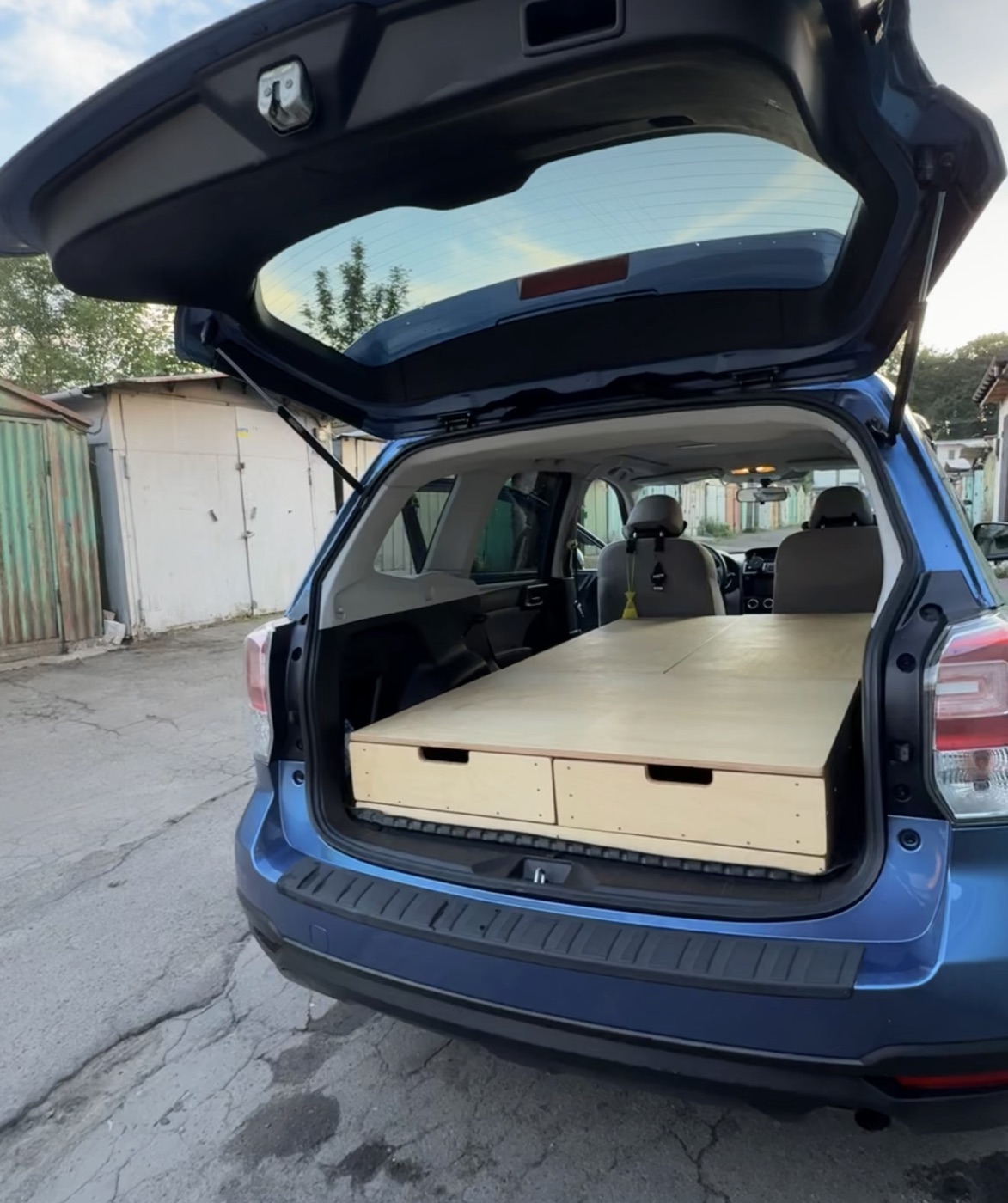

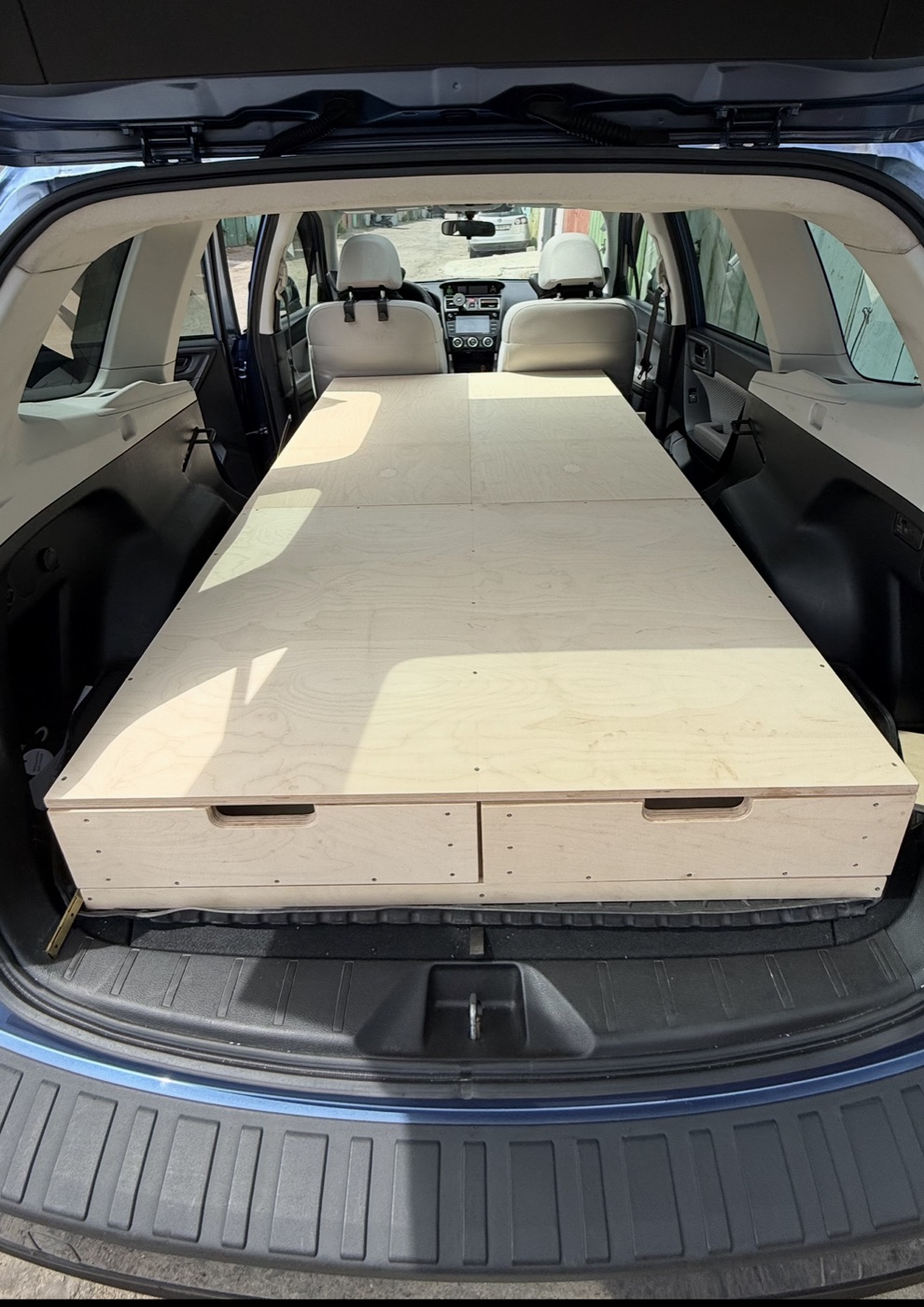

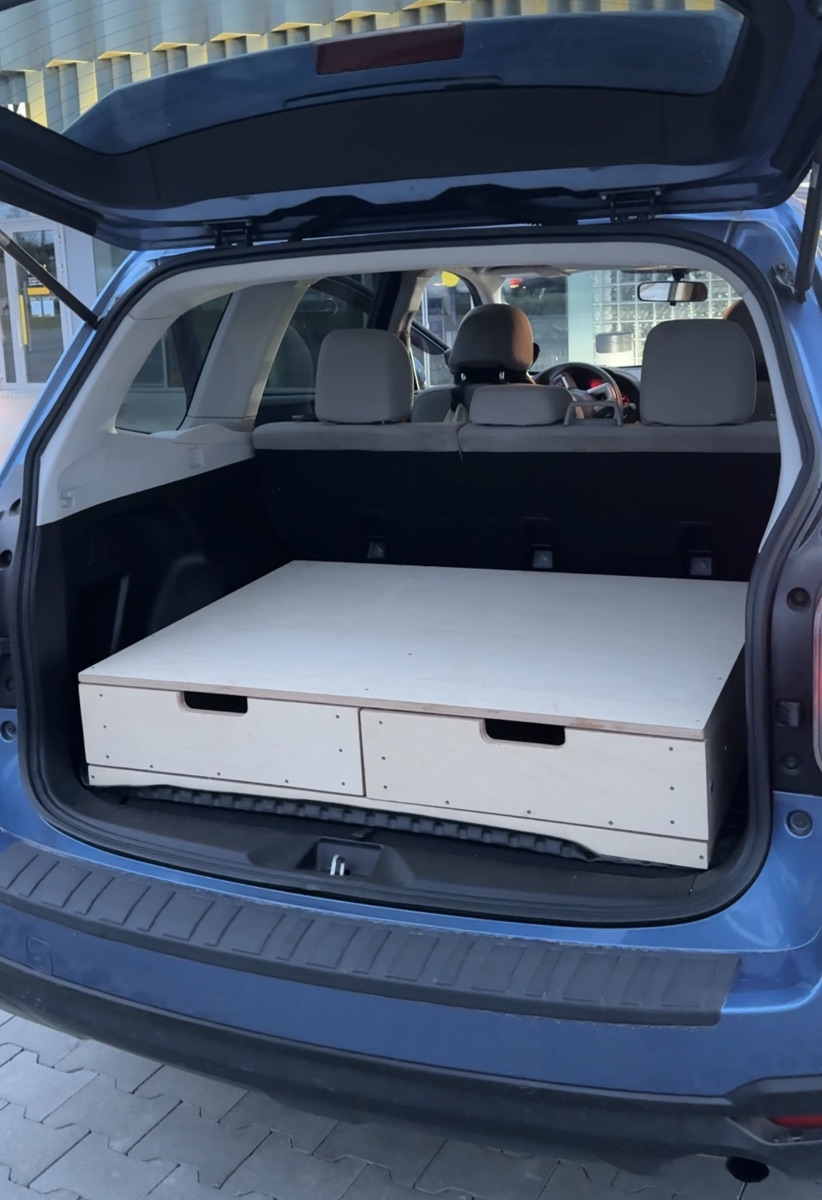

Під час поїздки BILBOX залишається компактним боксом із двома шухлядами. На місці панелі розкладаються вперед і утворюють рівне спальне місце.
Base і Plus · версія 1.0 beta
Що входить у цифровий комплект
Покрокова PDF-інструкція та креслення для ЧПУ, щоб самостійно зібрати спальне місце (Base) або спальне місце з двома шухлядами (Plus) у своєму Forester.
Бета-версія: комплект уже доступний, інструкція може уточнюватися за відгуками покупців.
- 01PDF-інструкція
Послідовність робіт, контрольні точки, матеріали та безпека.
- 02Файли DXF для порізки деталей
Контури деталей із збереженими оригінальними назвами файлів.

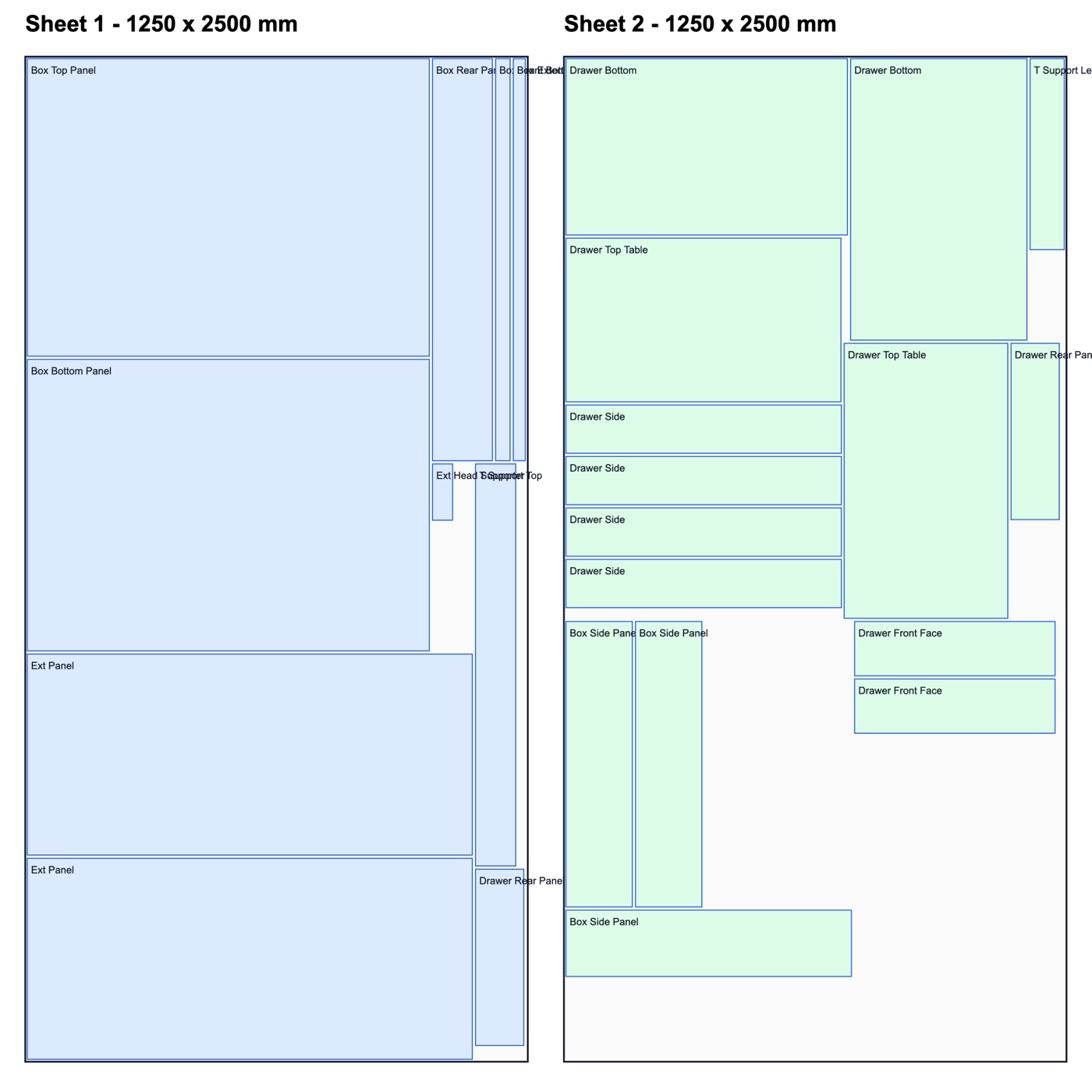

- 03Розкладка на листах 1250 × 2500
Схема розташування деталей із фанери товщиною 15 мм: один лист для Base, два для Plus.
- 04Таблиця деталей
Кількість, габарити та український переклад окремою колонкою.
- 05Матеріали й фурнітура
Перелік матеріалів і фурнітури, посилання на постачальників та послуги порізки.
- 06Підтримка покупців бета-версії
У Base і Plus: підтримка в Telegram-групі, відповідаю ввечері й виправляю матеріали в межах першої версії.
8-секундна анімація 3D-моделі конструкції
Три версії
Почни безкоштовно або обери комплект для ЧПУ
Free - безкоштовний PDF із розмірами простих деталей для порізки в магазині. Base і Plus - повні комплекти для ЧПУ з підтримкою під час складання.
Free
БезкоштовноPDF, 7 сторінок
Спальне місце з простих прямокутних деталей: порізка в розмір у магазині фанери, складання на клеї й саморізах.
- розміри всіх 11 деталей;
- схема розмітки й складання;
- один лист фанери 15 мм.
- файли DXF і розкладка для ЧПУ;
- підтримка в Telegram.
Base
990 грнбета-версія
Рівне спальне місце без шухляд: корпус на шип-пазах, панелі подовження й Т-опора.
- PDF-інструкція;
- файли DXF і розкладка на один лист для ЧПУ;
- таблиця деталей і перелік матеріалів;
- підтримка в Telegram під час складання.
- шухляди, напрямні та стільниця.
Plus
1 490 грнбета-версія · далі 1 790 грн
Спальне місце і дві висувні шухляди для спорядження.
- PDF-інструкція, DXF і розкладка на два листи;
- дві шухляди на напрямних і стільниця;
- підтримка в Telegram під час складання;
- виправлення в межах v1.
Бюджет складання
Скільки коштує зібрати кемпер-бокс
Окрім інструкції, заклади бюджет на матеріали й порізку та час на складання й обробку деталей.
Ти купуєш цифрові файли. Матеріали й порізка — окремо, орієнтовно 15 000 грн.
Комплект Plus · бета-версія1 490 грн
Фанера, фурнітура та ЧПУ≈ 15 000 грн
Перше складання автора≈ 8 год
Стартовий бюджетОрієнтовно 16 490 грн
Base дешевший: комплект 990 грн і один лист фанери замість двох, без шухляд, напрямних і стільниці. Free не потребує ЧПУ: деталі ріже в розмір магазин фанери. Без доставки, інструменту, матраца та оцінки власного часу. Ціни матеріалів змінюються.
Від заявки до першої ночівлі
Чотири зрозумілі етапи
Ти обираєш майстерню для порізки та самостійно купуєш матеріали.
- 01
Перевіряєш авто
Підтверджуєш Forester SJ 2013–2018 і робиш контрольні заміри багажника.
- 02
Отримуєш комплект
PDF-інструкцію, файли DXF для порізки, розкладку, таблицю деталей, перелік матеріалів та ліцензію на один виріб.
- 03
Замовляєш порізку
Передаєш майстерні перевірену версію файлів для порізки й свердління (CUT/DRILL). Розміри — у міліметрах.
- 04
Збираєш і тестуєш
Приміряєш деталі, складаєш бокс, наносиш покриття та надійно закріплюєш його в авто.
Перевір себе до оплати
Це інструкція для самостійного складання
Тобі підійде, якщо
- маєш Subaru Forester SJ 2013–2018;
- готовий зробити контрольні заміри;
- можеш замовити ЧПУ або маєш майстра;
- маєш базовий інструмент і час на складання;
- плануєш почати впродовж 60 днів.
Поки не підійде, якщо
- потрібен готовий встановлений бокс;
- у тебе інше покоління або модель авто;
- не хочеш самостійно шукати матеріали й цех;
- потрібен сертифікований рейтинг навантаження;
- потрібна комерційна ліцензія на виробництво.
Ціни бета-версії
Base за 990 грн або Plus за 1 490 грн
Пропозиція для власників Forester SJ, які планують зібрати бокс і поділитися досвідом: що вдалося та де виникли труднощі.
990 грн
Base · платформа без шухляд
1 490 грн
Plus · з двома шухлядами, після бета-версії 1 790 грн
- Повний цифровий комплект для ЧПУ
- Персональна ліцензія на один виріб
- Виправлення в межах v1
- Підтримка в Telegram під час складання за бета-версією
- Посилання на файли на e-mail автоматично після оплати
Free - безкоштовний PDF із розмірами деталей для порізки без ЧПУ: завантажити.
Перед стартом
Часті питання
Чим відрізняються Free, Base і Plus?
Free - безкоштовний PDF із розмірами простих деталей: їх ріже в розмір магазин фанери, складання на клеї й саморізах, без файлів для цеху й без підтримки. Base - платформа без шухляд з повним комплектом для ЧПУ: DXF, розкладка на один лист, корпус на шип-пазах. Plus додає дві висувні шухляди на напрямних і стільницю. Base і Plus мають підтримку в Telegram під час складання за бета-версією й виправлення в межах v1.
Як оплатити й отримати файли?
Free завантажуєш одразу на сайті, без оплати. Base або Plus купуєш на сайті: обери версію й вкажи e-mail у формі покупки, натисни «Купити» й оплати карткою на сторінці monobank. Після успішної оплати на e-mail автоматично надійде посилання на архів; воно діє 72 години й дозволяє до 5 завантажень. Докладніше про отримання.
Що робити, якщо файли не надійшли або не відкриваються?
Напиши на biletski.andriy@gmail.com або в Telegram @biletskyy. Перевіримо оплату, повторно надішлемо комплект або допоможемо з доступом. Якщо цифровий продукт не надано чи він не відповідає договору, діють умови повернення та законні права споживача.
Це готовий бокс чи лише файли?
Це цифрова інструкція та креслення для самостійного складання. Фанеру, ЧПУ, фурнітуру, інструмент, покриття й матрац покупець організовує окремо.
Чи точно підходить до мого Forester?
Конструкцію фізично перевірено на Forester 2017 покоління SJ. Проєкт призначений для SJ 2013–2018, але перед порізкою обов’язкові контрольні заміри конкретного авто.
Скільки часу займає складання?
Перше складання зайняло в мене близько 8 годин. Шліфування та нанесення покриття — додатково. Якщо збираєш уперше, заклади більше часу.
Чи вистачає 15 мм фанери для двох?
Система проєктувалася як спальне місце для двох із центральною та Т-подібною опорами й використовувалася в поїздках. Межу допустимого навантаження не сертифіковано.
Що буде, якщо цех поставить питання?
У комплекті є окремі файли DXF, CUT/DRILL і готова розкладка. Покупці Base і Plus під час роботи з бета-версією можуть поставити запитання у Telegram-групі. Відповіді на часті запитання додаватиму до інструкції.
Чи можна продавати вироби за цими файлами?
Усі версії мають стандартну ліцензію: один виріб для особистого некомерційного використання. Комерційна ліцензія не входить.
